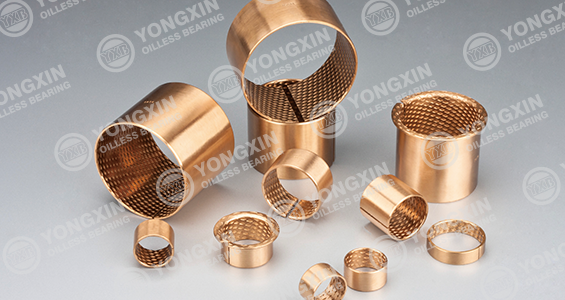

FB090青铜卷制轴承，以锡青铜合金CuSn8为材料，表面轧制菱形油穴，起储存油脂作用，它具有良好的疲劳强度和承载能力、耐腐蚀、抗磨损。广泛运用于农业机械、建筑机械、工程机械等高载低速场合。

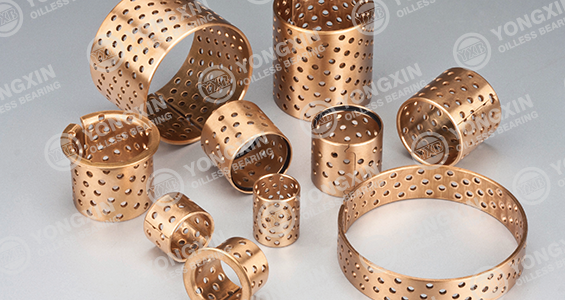

FB092青铜卷制轴承，以锡青铜合金CuSn8为材料，工作表面按一定角度、密度均匀排布着润滑通孔，在启动时容易形成油膜，从而降低启动摩擦系数。它具有良好的疲劳强度的承载能力、耐腐蚀、抗磨损。该系列产品广泛运用于农业机械、建筑机械、工程机械等高载低速场合。
采用高密度青铜卷制成形或球形油袋、油穴特殊合成内部表面以减少磨损延长使用时间并且很好的做到防腐功能。
采用高密度青铜卷制成形或球形油袋、油穴特殊合成内部表面以减少磨损延长使用时间并且很好的做到防腐功能。
1. 节约大量铜材、节省车制铜套工时：
2. 与车制轴套、滚动轴承相比其重量轻、成本低；
3. 可在摩擦面加工出各种有穴、有坑、储存一定油脂，延长加油的时间是铜套的5倍；
4. 极高的承载能力，特别是适用于粗糙的摩擦面；
可供产品：直套、止推垫片、翻边衬套、轴瓦、滑板、钢套组合件。
1. 节约大量铜材、节省车制铜套工时：
2. 与车制轴套、滚动轴承相比其重量轻、成本低；
3. 可在摩擦面加工出各种有穴、有坑、储存一定油脂，延长加油的时间是铜套的5倍；
4. 极高的承载能力，特别是适用于粗糙的摩擦面；
可供产品：直套、止推垫片、翻边衬套、轴瓦、滑板、钢套组合件。
| 标准直径 Standard Dia. |
衬套外径尺寸 O.D.Size |
相配座孔 Housing Bore |
衬套内径尺寸 I.D.Size |
相配轴径 Matching Shaft Diameter |
|---|---|---|---|---|
| 10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18~30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50~80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180~250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250~315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |

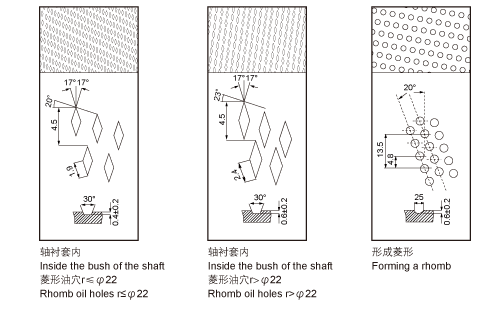

FB090 青铜卷制轴承，表面轧制菱形，起储存油脂作用，它具有良好的疲劳强度和承载能力、耐腐蚀、抗磨损。实际运用中根据使用工况的不同，基体可以采用不同牌号的合金，表面可以加工成其他形式的油孔和油槽。由此衍生出FB090、FB091、FB092、FB094、FB09G各系列产品，其材料结构和技术参数汇总表如下：
| 有关数据 Data |
代号Grade | FB090 | FB091 | FB092 | FB094 | FB09G |
|---|---|---|---|---|---|---|
| 材料名称 Material |
CuSn8P (Qsn8-0.3) |
CuZn31Si (H68) |
CuSn8P (Qsn8-0.3) |
CuSn8P (Qsn8-0.3) |
CuSn8P+石墨 (Qsn8-0.3+graphite) |
|
| 除了目录中显示的标准产品外，还可以提供非标产品或根据客户要求订购。 |  |
 |
 |
 |
 |
|
| 主要运用领域 Typicai applicaton |
产品适用于起重机械、建筑机械、采矿机械，农业机械，森林机械等。 | 产品运用于建筑机械、汽车制动系统机床工业等。 | 产品广泛运用于农业机械、建筑机械、工程机械等。 | 它具有防止油脂倒漏，延长润滑时间，防止灰尘、沙等物质的渗透等优点。产品广泛运用于农业机械、建筑机械、工程机械等。 | 它具有很低的摩擦系数，较好的耐磨性等优点，能在无油或少油的条件下工作。产品广泛应用于启动马达起升机，工程机械，汽车，卡车，拖拉机等。 | |
| 密度 g/cm3 | 8.8 | 8.4 | 8.8 | 8.8 | 8.8 | |
| 最大动载 N/mm2 | 100 | 90 | 120 | 120 | 100 | |
| 最高线速度(脂润滑) m/s | 2 | 1.5 | 2.5 | 2.5 | 2.5 | |
| 最高PV值(脂润滑) N/mm2·m/s | 2.8 | 1.65 | 2.8 | 2.8 | 2.8 | |
| 抗拉强度 N/mm2 | >460 | >440 | >460 | >460 | >460 | |
| 屈服强度 N/mm2 | >280 | >230 | >280 | >280 | >280 | |
| 硬度 HB | 90~150 | 80~150 | 90~150 | 90~150 | 90~150 | |
| 相配轴 | 硬度 HRC | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 |
| 粗糙度 | 0.4~1.0 | 0.4~1.0 | 0.4~1.0 | 0.4~1.0 | 0.4~1.0 | |
| 适用温度 ℃ | -40~150 | -40~150 | -40~150 | -40~125 | -40~150 | |
| 摩擦系数 | 0.06~0.15 | 0.06~0.15 | 0.06~0.15 | 0.06~0.15 | 0.03~0.1 | |
| 导热系数 W/m·K | 58 | 71 | 58 | 58 | 58 | |
| 线膨胀系数（轴向） | 18.5×10-6/K | 18.5×10-6/K | 18.5×10-6/K | 18.5×10-6/K | 18.5×10-6/K | |
